Ball Bearing vs Deep Groove Ball Bearing: Mga Pangunahing Pagkakaiba

A deep groove ball bearing ay isang tiyak at napakasikat na uri ng ball bearing — hindi isang hiwalay na kategorya. Ang "ball bearing" ay ang malawak na pangalan ng pamilya, habang ang deep groove ball bearings (DGBB) ay kumakatawan sa pinakamalawak na ginagamit na subtype sa loob ng pamilyang iyon, na humigit-kumulang 80% ng lahat ng ball bearing sales sa buong mundo . Ang pag-unawa sa pagkakaiba ay mahalaga kapag pumipili ng tamang tindig para sa uri ng pagkarga, bilis, at mga hadlang sa pag-install.

The Ball Bearing Family: What It Includes

Gumagamit ang mga ball bearings ng spherical rolling elements upang mabawasan ang rotational friction at suportahan ang mga load sa pagitan ng mga gumagalaw na bahagi. Sa loob ng pamilyang ito, mayroong ilang natatanging mga subtype, bawat isa ay ininhinyero para sa mga partikular na profile ng pagkarga at mga kondisyon ng pagpapatakbo:

• Deep groove ball bearings (DGBB): Pangkalahatang layunin, humahawak sa radial at moderate axial load
• Angular contact ball bearings: Na-optimize para sa pinagsamang axial at radial load sa mas mataas na anggulo ng contact (15°–40°)
• Self-aligning ball bearings: Pahintulutan ang misalignment ng shaft hanggang 2°–3°
• Thrust ball bearings: Pangasiwaan ang puro axial load, hindi angkop para sa radial forces
• Four-point contact ball bearings: Suportahan ang mga axial load sa parehong direksyon sa loob ng isang hilera

Kapag tinutukoy ng mga inhinyero o team ng procurement ang isang "ball bearing" na walang espesipikasyon, halos palaging nangangahulugan sila ng deep groove ball bearing bilang default — isang testamento kung gaano ginagamit ang mga nangingibabaw na DGBB.

Ano ang Naiiba sa Deep Groove Ball Bearing

Ang pagtukoy sa katangian ng deep groove ball bearing ay ang raceway geometry nito. Ang mga grooves sa parehong panloob at panlabas na mga singsing ay mas malalim - mas malapit sa radius sa diameter ng bola - kumpara sa iba pang mga uri ng ball bearing. Ang disenyo na ito ay gumagawa ng ilang mga pakinabang sa istruktura:

• Ang malalim na uka ay nagbibigay-daan sa tindig na labanan ang pareho radial load at axial (thrust) load sa magkabilang direksyon
• Ang mas maraming contact area sa bawat bola ay nagpapataas ng kapasidad ng pagkarga kumpara sa mga disenyo ng mababaw na uka
• Sinusuportahan ng geometry ang high-speed na operasyon — ang mga karaniwang DGBB ay na-rate para sa bilis ng hanggang 20,000–50,000 RPM depende sa laki at pagpapadulas
• Ang simetriko na disenyo ay nagbibigay-daan sa pag-mount sa alinmang oryentasyon nang walang pagkawala ng pagganap

Isang karaniwang DGBB tulad ng nasa lahat ng dako 6205-2RS (25mm bore) ay may dynamic na load rating na humigit-kumulang 14.0 kN at isang static load rating na 6.95 kN — ginagawa itong angkop para sa mga de-koryenteng motor, pump, fan, at conveyor system nang walang anumang espesyal na pagsasaalang-alang sa pag-mount.

Head-to-Head: Deep Groove vs Iba pang Uri ng Ball Bearing

Load Capacity: Kung Saan Excel ang Deep Groove Bearings at Kung Saan Wala

Ang mga deep groove ball bearings ay walang kaparis para sa pinagsamang mga sitwasyon ng pagkarga sa matataas na bilis, ngunit ang kanilang profile sa kapasidad ng pagkarga ay may malinaw na mga limitasyon:

Lakas ng Radial Load

Ang mga DGBB ay humahawak ng radial load nang mahusay dahil ang malalim na raceway ay namamahagi ng load sa maraming bola nang sabay-sabay. Ang isang 6206 bearing (30mm bore) ay nagdadala ng isang dynamic na radial load rating ng 19.5 kN — sapat para sa karamihan ng light-to-medium na pang-industriyang motor.

Axial Load Capacity

Hindi tulad ng thrust ball bearings, kayang hawakan ng mga DGBB ang mga axial load sa magkabilang direksyon nang sabay-sabay — hanggang sa humigit-kumulang 50% ng kanilang radial load rating sa ilalim ng normal na kondisyon. Ang versatility na ito ay nag-aalis ng pangangailangan para sa hiwalay na thrust bearings sa maraming disenyo. Gayunpaman, kapag ang axial load ay lumampas sa threshold na ito o ang pangunahing load, angular contact bearings o thrust bearings ay mas angkop.

Pagkakasensitibo sa Pagkakamali

Ito ay isang kilalang limitasyon ng mga DGBB. Nagparaya sila shaft misalignment na 0.08°–0.16° lamang bago ang pag-load ng gilid ay makabuluhang binabawasan ang buhay ng tindig. Para sa mga application na may likas na shaft deflection — gaya ng mahabang conveyor shaft o agricultural drive — ang self-aligning ball bearings o spherical roller bearings ay isang mas mahusay na pagpipilian.

Mga Bilis na Rating: Bakit Nangunguna sa Pack ang Deep Groove Bearings

Sa lahat ng rolling element bearings, ang deep groove ball bearings ay nakakamit ang pinakamataas na pinapahintulutang bilis. Ito ay dahil sa kanilang mababang friction geometry at minimal na internal heat generation. Para sa sanggunian:

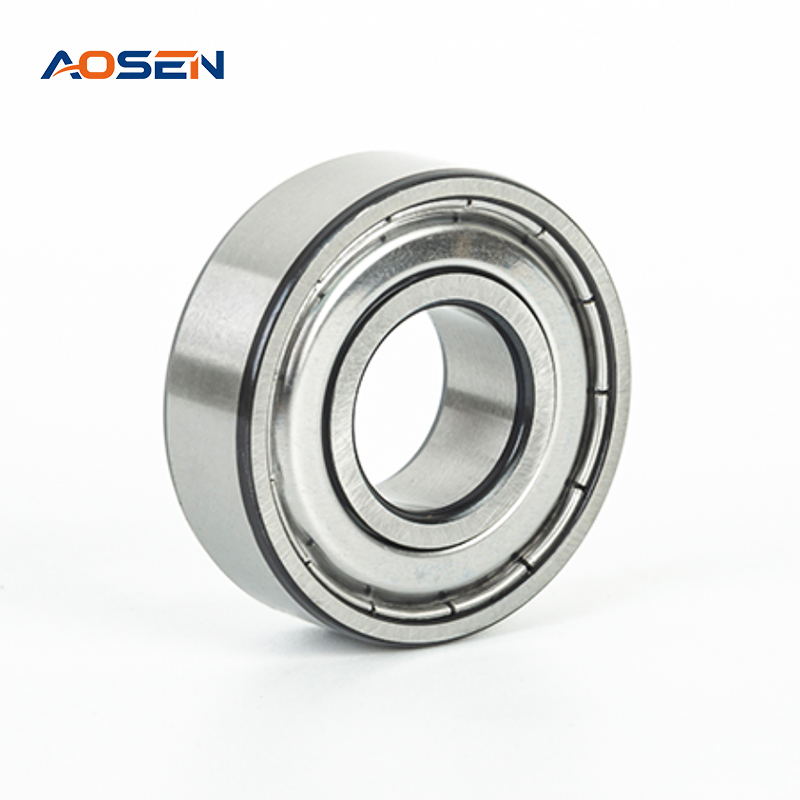

• Ang isang 6000-series na DGBB (10mm bore) ay maaaring gumana sa hanggang 47,000 RPM na may grease lubrication
• Ang katumbas na cylindrical roller bearings na may parehong laki ay karaniwang limitado sa 30,000–35,000 RPM
• Ang tapered roller bearings na may katulad na laki ay maaaring limitado sa 10,000–15,000 RPM

Ang kalamangan sa bilis na ito ay ginagawang default na pagpipilian ang mga DGBB para sa mga de-koryenteng motor, dental drill, centrifugal pump, turbocharger, at high-speed machine spindle.

Mga Opsyon sa Sealing at Shield sa Deep Groove Ball Bearings

Ang isa sa mga praktikal na bentahe ng mga DGBB sa maraming iba pang uri ng ball bearing ay ang malawak na kakayahang magamit ng mga selyadong at may kalasag na mga variant, na nagbibigay-daan sa operasyon na walang maintenance sa mga kontaminadong kapaligiran:

• Bukas (walang suffix): Walang sealing - nangangailangan ng panlabas na pagpapadulas; ginagamit kung saan nakagawian ang relubrication
• Z o ZZ (metal shield): Pinoprotektahan laban sa solid contaminants; hindi ganap na tinatakan laban sa kahalumigmigan; mas mababang friction kaysa sa mga seal
• RS o 2RS (rubber seal): Buong contact seal sa isa o magkabilang panig; pinoprotektahan laban sa parehong alikabok at kahalumigmigan; pre-packed na may grasa para sa life-of-bearing lubrication
• RZ o LLB (low-friction seal): Non-contact o low-contact rubber seal — pinagsasama ang proteksyon sa kontaminasyon na may pinababang drag sa mas mataas na bilis

Ang angular contact ball bearings at thrust ball bearings ay nag-aalok ng mas kaunting mga opsyon sa seal, na nangangailangan ng mas maingat na disenyo ng pabahay upang pamahalaan ang kontaminasyon — isa pang praktikal na dahilan ang mga DGBB na nangingibabaw sa pangkalahatang paggamit ng industriya.

Kailan Pumili ng Ibang Ball Bearing sa Isang Uri ng Deep Groove

Sa kabila ng kanilang versatility, ang deep groove ball bearings ay hindi palaging ang pinakamainam na pagpipilian. Ang mga sumusunod na sitwasyon ay nangangailangan ng mga alternatibong uri ng ball bearing:

Mataas na Axial Load sa Isang Direksyon

Ang mga machine tool spindle, ball screw, at helical gear drive ay bumubuo ng malakas na axial forces sa isang tinukoy na direksyon. Angular contact ball bearings sa 40° contact angle nagdadala ng mga axial load hanggang 70% ng kanilang dynamic na rating — higit na lampas sa kung ano ang kayang hawakan ng isang DGBB nang walang napaaga na pagkabigo.

Makabuluhang Shaft Misalignment

Para sa mga aplikasyon kung saan ang shaft deflection ay lumampas sa 0.5° — karaniwan sa mahabang shafts, wood processing machinery, o mining equipment — Ang self-aligning ball bearings ay tumatagal ng hanggang 3° ng maling pagkakahanay nang walang pag-load sa gilid, kapansin-pansing pagpapahaba ng buhay ng serbisyo.

Purong Axial Load Aplikasyon

Ang mga vertical na pump shaft, mga mekanismo ng pag-aangat, at mga rotary table ay naglalagay ng mga load halos lahat sa kahabaan ng axis ng shaft. Ang mga thrust ball bearings ay partikular na idinisenyo para dito, na may kapasidad ng pagkarga hanggang sa 3–5× na mas mataas kaysa sa isang DGBB na may parehong laki ng butas sa ilalim ng purong axial loading.

Dimensional Standardization at Interchangeability

Ang mga deep groove ball bearings ay sumusunod sa mga pamantayan ng ISO 15 at ABMA, na ginagawa itong globally interchangeable sa mga manufacturer. A Ang 6204-2RS bearing mula sa SKF, NSK, FAG, o isang generic na supplier ay nagbabahagi ng magkaparehong sukat : 20mm bore, 47mm OD, 14mm lapad. Ang standardisasyon na ito ay isang makabuluhang praktikal na kalamangan — ang mga kapalit na bahagi ay magagamit sa buong mundo at sa lahat ng mga punto ng presyo.

Ang ilang mga espesyal na uri ng ball bearing — partikular na ang ilang mga angular contact configuration at four-point contact bearings — ay may hindi gaanong unibersal na standardisasyon, na nangangailangan ng mga pagpapalit na partikular sa manufacturer at potensyal na mas mahabang oras ng lead.

Praktikal na Gabay sa Pagpili: Uri ng Ball Bearing ayon sa Aplikasyon

Gastos at Availability: Isang Praktikal na Pagsasaalang-alang

Ang mga deep groove ball bearings ay ang pinakamababang gastos na rolling element bearings bawat yunit ng kapasidad ng pagkarga , nakikinabang mula sa napakalaking pandaigdigang dami ng produksyon. Ang isang karaniwang 6205-2RS bearing mula sa isang kagalang-galang na tatak ay nagkakahalaga ng humigit-kumulang $2–$8 USD sa iisang dami, bumababa sa ibaba $1 nang maramihan. Ang katumbas na laki ng angular contact bearings ay karaniwang nagkakahalaga 3–5× pa , at ang mga uri ng specialty tulad ng four-point contact bearings ay maaaring 10× o mas mataas.

Para sa mataas na volume na pagmamanupaktura o kagamitan na nangangailangan ng madalas na pagpapalit ng bearing, ang cost differential na ito ay isang makabuluhang salik sa kabuuang halaga ng pagmamay-ari — at kadalasan ang mapagpasyang dahilan kung bakit ang mga engineer ay nagde-default sa mga DGBB kapag pinahihintulutan ng mga kondisyon ng pagkarga.
