Paano Tumpak na Kilalanin ang Mga Modelo ng Stainless Steel Deep Groove Ball Bearing Gamit ang Vernier Caliper?

Sa nakagawiang pagpapanatili at mekanikal na pag-aayos ng mga kagamitang pang-industriya, ang tumpak na pagtukoy at pagpapalit ng mga bearings ay isang kritikal na hakbang sa pagtiyak ng matatag na operasyon. Dahil sa matagal na pagkasira o kontaminasyon ng langis at grasa, ang mga markang nakaukit ng laser sa ibabaw ng maraming hindi kinakalawang na asero deep groove ball bearings maaaring maging hindi mabasa. Dahil dito, pagtukoy ng tumpak na modelo ng tindig sa pamamagitan ng pisikal na pagsukat ay naging isang mahalagang kasanayan para sa mga inhinyero.

Ang artikulong ito ay magbibigay ng isang detalyadong gabay sa kung paano mabilis at tumpak na matukoy ang modelo ng isang hindi kinakalawang na asero deep groove ball bearing—gamit ang walang iba kundi isang caliper—sa pamamagitan ng pagsukat nito panloob na lapad, panlabas na lapad, at lapad .

Mga Tool sa Pagsukat at Pangunahing Parameter

Upang tumpak na makilala ang isang modelo ng tindig, kailangan muna nating maghanda ng isang mataas na katumpakan vernier caliper . Sa panahon ng proseso ng pagsukat, kailangan nating makuha ang sumusunod na tatlong pangunahing punto ng data:

1. Inner Diameter (d): Tinutukoy ang laki ng baras kung saan ang mga kasama ng tindig, at ito rin ang pinaka-kritikal na parameter para sa pagkuha ng suffix ng numero ng modelo ng tindig.

2. Panlabas na Diameter (D): Tinutukoy ang laki ng bearing mounting bore.

3. Lapad/Kapal (B): Ang sukat ng axial ng tindig.

Sa mga convention ng pagbibigay ng pangalan para sa stainless steel deep groove ball bearings (hal., S6004-ZZ), ang prefix na "S" ay tumutukoy sa stainless steel na materyal, habang ang suffix na "ZZ" ay nagpapahiwatig ng double-sided metal shields. Ang mga intervening na numero (tulad ng 6004), gayunpaman, ay may hawak na susi sa mga sukat ng bearing.

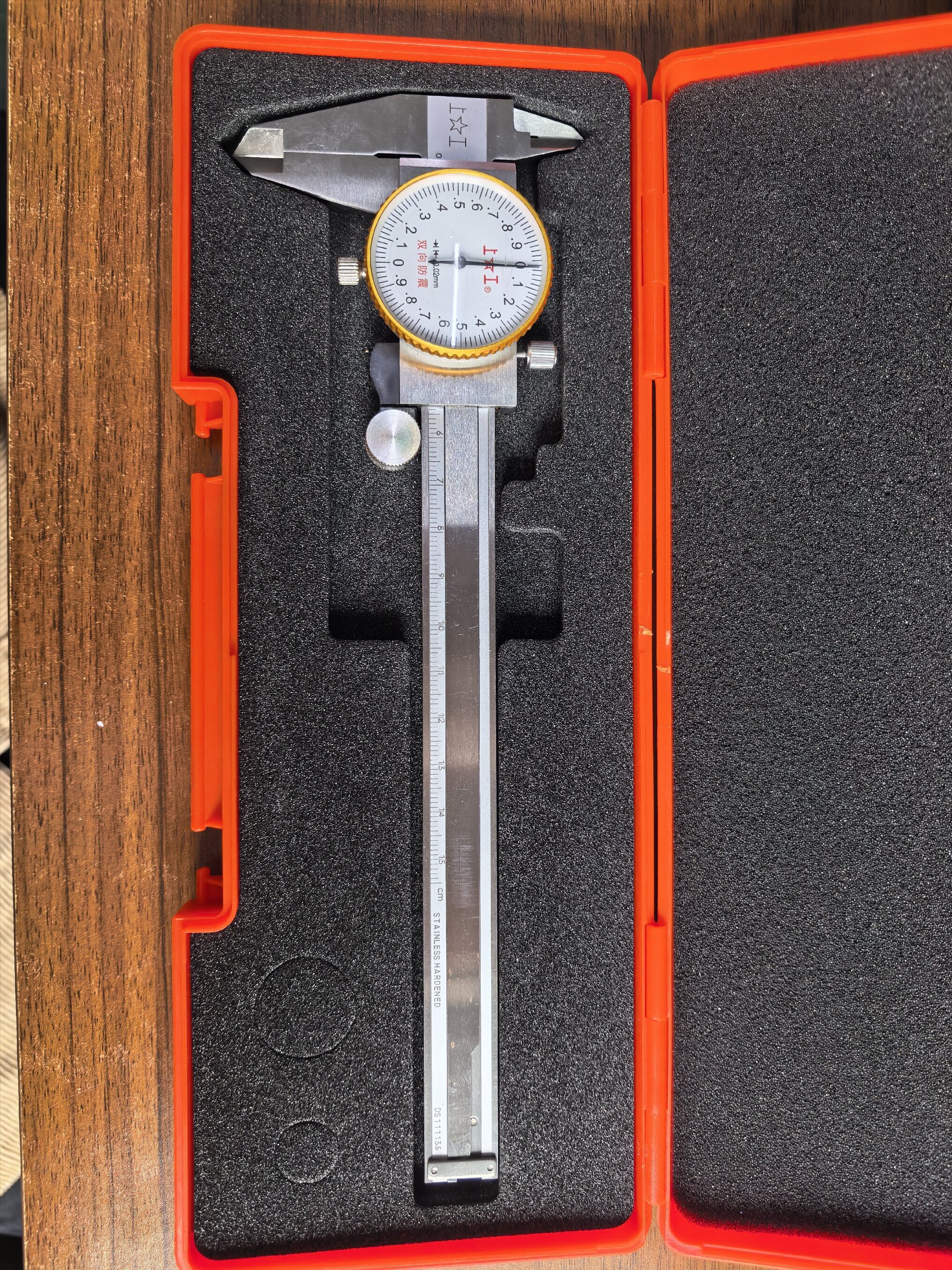

Vernier Caliper

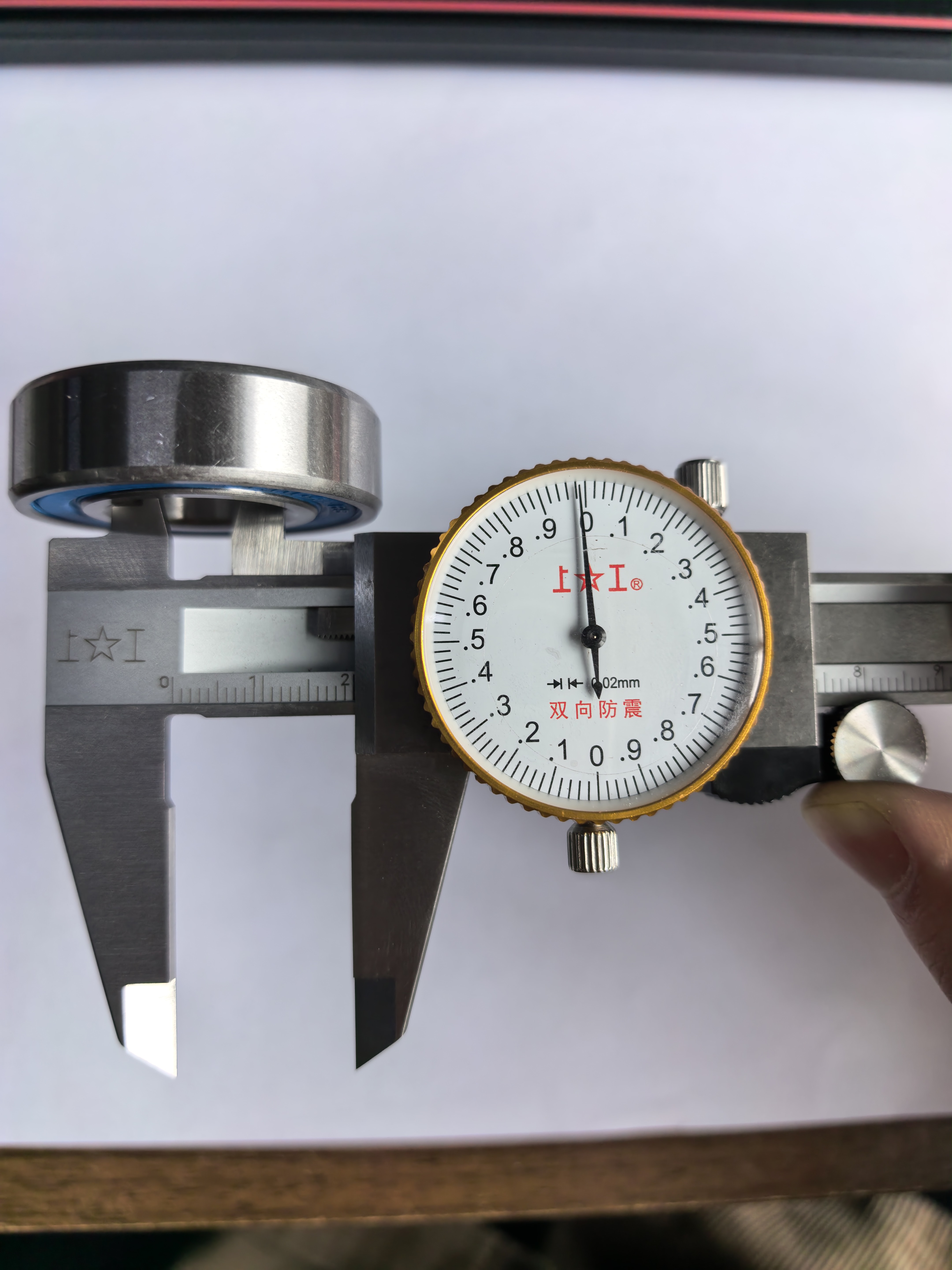

Pagsukat ng Inner Diameter

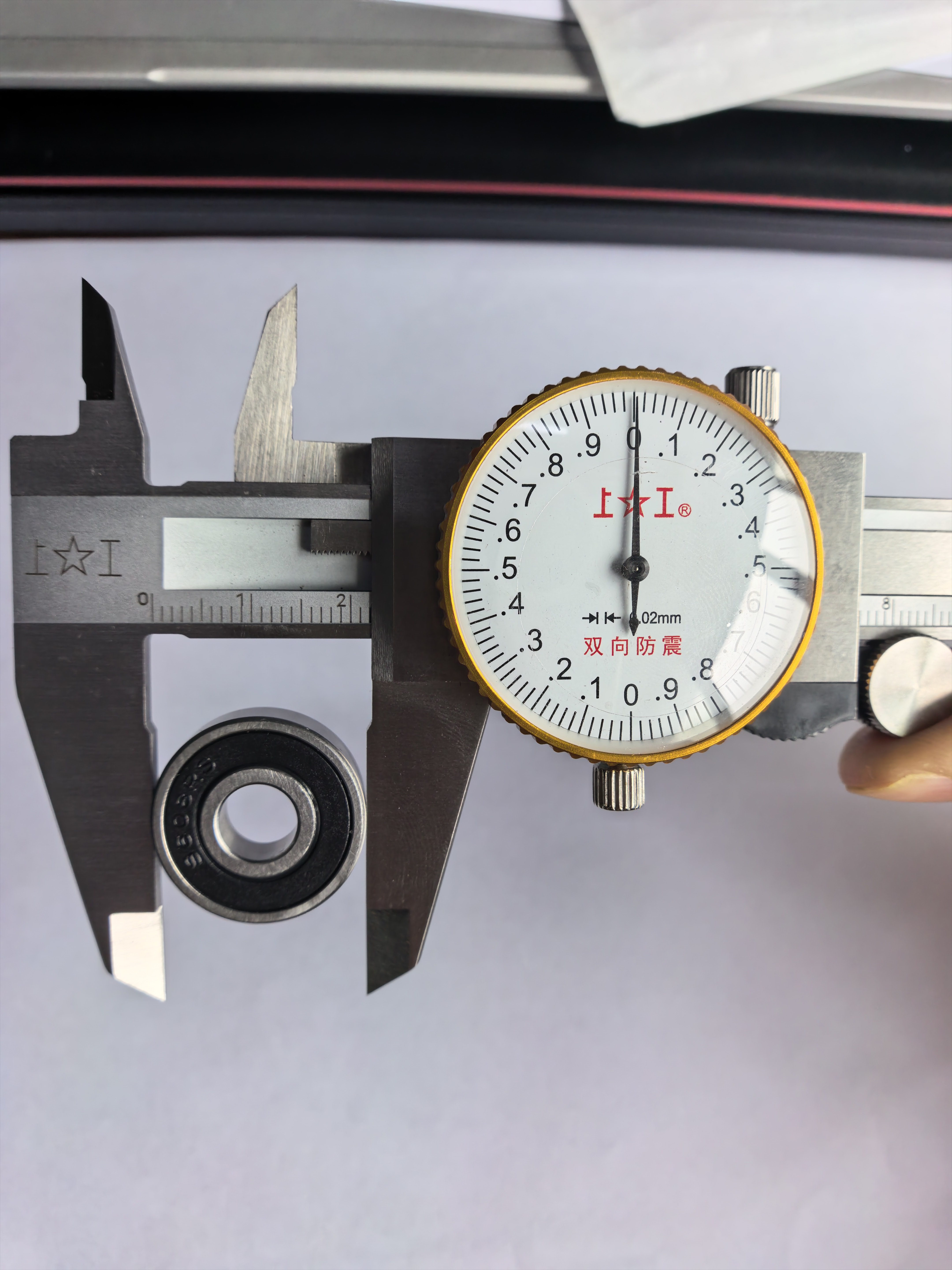

Pagsukat ng Outer Diameter

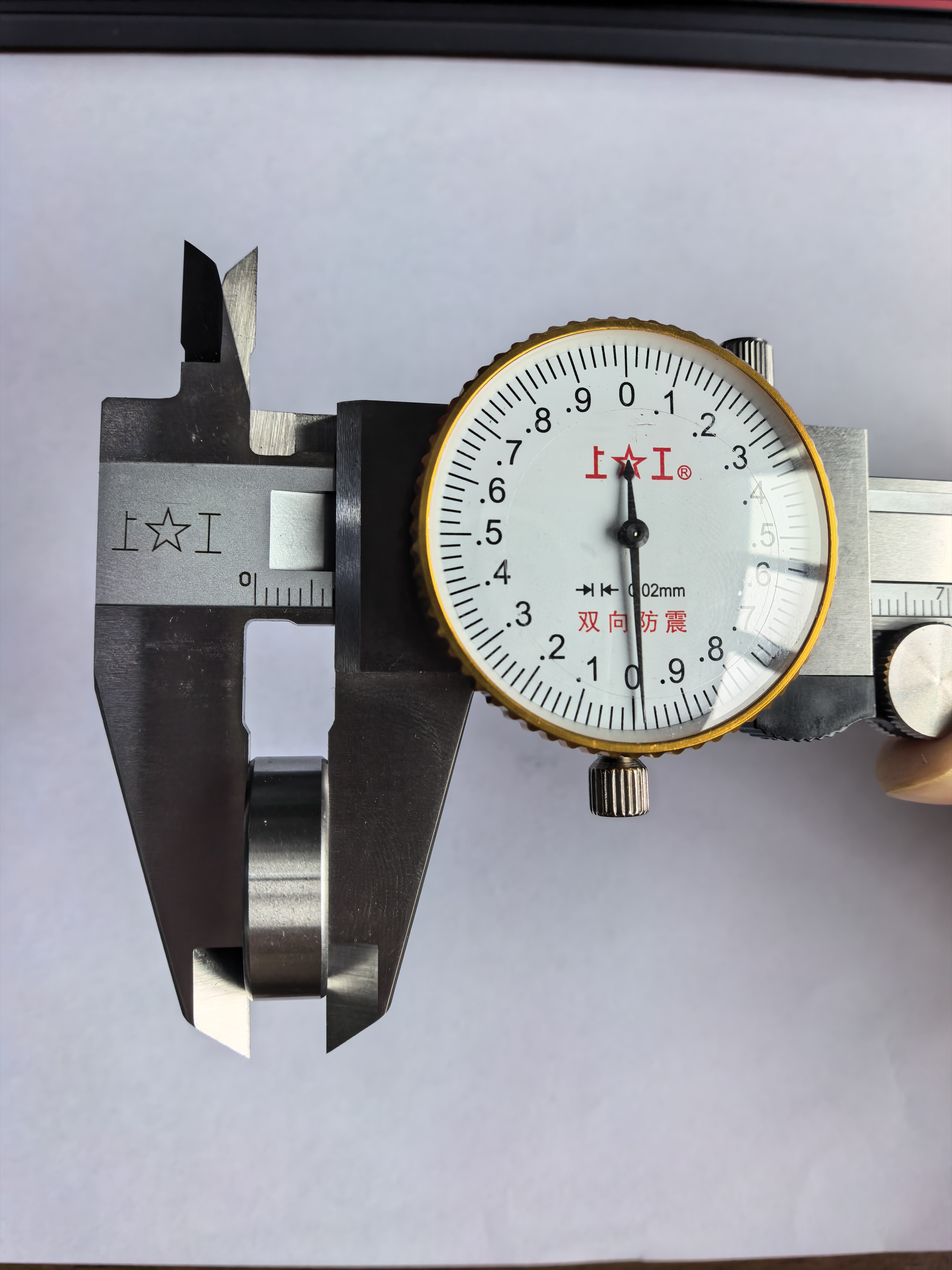

Pagsukat ng Lapad/Kapal

Mga Paraan para sa Pagtukoy ng 4-Digit na Model Bearings

Para sa mga deep groove ball bearings na itinalaga ng isang apat na digit na code (hal., ang seryeng S60xx, S62xx, at S63xx), mayroong mahigpit na pagsusulatan sa pagitan ng panloob na diameter at ng mga huling digit ng numero ng modelo. Ikinategorya namin ang kaugnayang ito sa dalawang sitwasyon: ang "Standard Formula" at "Mga Espesyal na Suffix."

Standard Case: Naaangkop sa mga modelong may suffix ≥ 04 (Inner Diameter ≥ 20 mm)

Kapag ang panloob na diameter ng tindig, gaya ng sinusukat sa isang vernier caliper, ay mas malaki sa o katumbas ng 20 mm , maaari mong gamitin ang klasikong "divide by 5" na formula:

Core Formula: Sinusukat na Inner Diameter ng Bearing ÷ 5 = Huling Dalawang Digit ng Model Number

Pagsusuri ng Kaso: S6004-ZZ — Kung susukatin mo ang panloob na diameter ng isang hindi kinakalawang na asero na tindig gamit ang isang caliper at makikita mo ito 20mm , maaari mong ilapat ang sumusunod na formula: 20 ÷ 5 = 4 (nagbibigay ng suffix na "04"). Paunang Pagtatasa: Ang suffix para sa modelong ito ng tindig ay 04. Kasunod nito, sa pamamagitan ng pagkuha ng karagdagang mga sukat ng panlabas na diameter (42mm) at lapad (12mm) ng bearing at pag-cross-reference sa mga ito gamit ang isang standard na tsart ng laki ng bearing, maaari mong tiyak na matukoy ang kumpletong numero ng modelo ng tindig bilang S6004-ZZ .

Espesyal na Kaso: Naaangkop sa mga modelong may mga numero ng buntot 00, 01, 02, at 03

Pakitandaan na ang panuntunan ng paghahati ng inner diameter sa 5 ay hindi nalalapat sa mga bearings na may mga suffix code mula 00 hanggang 03. Ang apat na partikular na uri ng tindig na ito ay bumubuo ng mga eksepsiyon sa loob ng mga internasyonal na pamantayan; ang kanilang mga sukat sa panloob na diameter ay mga nakapirming halaga na dapat kabisaduhin ng mga inhinyero. Ang mga tiyak na katumbas na halaga ay ang mga sumusunod:

Suffix 00: Inner diameter naayos sa 10 mm (hal., S6000)

Suffix 01: Inner diameter naayos sa 12 mm (hal., S6001)

Suffix 02: Inner diameter naayos sa 15 mm (hal., S6002)

Suffix 03: Inner diameter naayos sa 17 mm (hal., S6003)

Kung ang panloob na diameter na sinusukat gamit ang isang vernier caliper ay tumutugma sa isa sa apat na halaga na nakalista sa itaas, mangyaring direktang itugma ito sa kaukulang suffix; huwag gumamit ng paraan ng paghahati sa 5.

Mga Paraan para sa Pagtukoy ng 3-Digit na Model Bearings (Miniature/Small Bearings)

Para sa miniature o maliit na stainless steel deep groove ball bearings, ang kanilang mga numero ng modelo ay karaniwang binubuo ng tatlong digit (hal., S608, S626, atbp.). Ang pagkilala sa ganitong uri ng tindig ay ang pinaka-tapat; * * gayundin, ang "divide by 5" na formula ay hindi maaaring ilapat. **

Pangunahing Panuntunan: Sinusukat na Inner Diameter ng Bearing = Ang Huling Digit ng Numero ng Modelo

Pagsusuri ng Kaso: ** S608-ZZ ** — Kung gagamit ka ng caliper para sukatin ang panloob na diameter ng isang maliit na bearing at hanapin na ito ay ** 8mm **, pagkatapos—batay sa mga kumbensyon para sa 3-digit na mga pagtatalaga ng bearing—direktang tumutugma ang panloob na diameter sa suffix ng numero ng modelo. Paunang Pagtatasa: Ang suffix ng tindig na ito ay ** 8 **. Sa pamamagitan ng pagsasama nito sa sinusukat na panlabas na diameter (22mm) at lapad (7mm), ang modelo ay maaaring kumpirmahin bilang ang karaniwang miniature na tindig ** S608-ZZ **.

Buod at Mga Rekomendasyon sa Pagpili

Sa buod, ang mga hakbang para sa pagtukoy ng modelo ng isang hindi kinakalawang na asero deep groove ball bearing gamit ang isang vernier caliper ay maaaring ibuod tulad ng sumusunod:

Sukatin ang Inner Diameter, Tukuyin ang Suffix:

Kung ang sinusukat na inner diameter ay isang single-digit na numero (hal., 8 mm), tumutugma ito sa mga huling digit ng isang 3-digit na numero ng modelo (hal., 608).

Kung ang sinusukat na panloob na diameter ay 10, 12, 15, o 17 mm, tumutugma ito sa mga espesyal na 4-digit na suffix na 00, 01, 02, at 03, ayon sa pagkakabanggit.

Kung ang sinusukat na panloob na diameter ay ≥ 20 mm, gamitin ang formula ** Inner Diameter ÷ 5 = Suffix ** (hal., 20 ÷ 5 = 04).

Sukatin ang panlabas na diameter at lapad upang matukoy ang serye:

Ang mga bearings na may parehong panloob na diameter ay maaaring kabilang sa magkakaibang serye—na nagtatampok ng iba't ibang panlabas na diameter at lapad—dahil sa mga pagkakaiba sa kapasidad na nagdadala ng load (hal., S6004, S6204, S6304, atbp.). Samakatuwid, ang partikular na modelo ay dapat na tiyak na matukoy sa pamamagitan ng cross-referencing sa parehong panlabas na diameter at lapad.

Sa pamamagitan ng pagiging dalubhasa sa nabanggit na mga diskarte sa pagsukat at pagkalkula, madali mong matutukoy ang tunay na pagkakakilanlan ng isang tindig—kahit na isang "plain" na walang packaging o mga marka—sa gayon ay maiiwasan ang mga awkward na sitwasyon sa panahon ng pagpapanatili ng kagamitan na nagmumula sa pagbili ng maling modelo o hindi magawang maayos na i-assemble ang mga bahagi.
